Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥：電動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為銅（Z945T）、灰鑄鐵（Z945W），公稱壓力 PN6~PN10，閥體材料為灰鑄鐵的閘閥。

產品性能參數

Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥主要性能參數

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
Z945T-16	6	0.6	≤100	水
Z945T-10	10	1.0	≤100	水、蒸汽
Z945W-10	10	1.0	≤100	油品

返回頁首

產品零部件材料

Z945T、Z945W 型 PN6、PN10 型鑄鐵電動暗桿楔式閘閥零部件材料

型號	材料
	閥體、閥蓋、閘板	閥桿	密封面	填料
Z945T-16	灰鑄鐵	鉻不銹鋼	銅合金	石棉
Z945T-10	灰鑄鐵	碳鋼	黃銅	油浸石棉填料
Z945W-10	灰鑄鐵	碳鋼	灰鑄鐵	油浸石棉填料

返回頁首

產品外形及結構尺寸

Z945T-6 型鑄鐵電動暗桿楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	z×Φd	H	重量/kg
1400	1080	1630	1560	1510	36×Φ37	3440	44

返回頁首

Z945T-10、Z945W-10 型鑄鐵電動暗桿楔式閘閥主要外形及結構尺寸

DN	L	D	D1	D2	b	H	L1	L2	z×Φd	D0	重量/kg
100	230	215	180	155	22	680	170	291	8×Φ18	200	102
125	255	245	210	185	24	720	170	291	8×Φ18	200	110
150	280	280	240	210	24	775	170	308	8×Φ23	200	123
200	330	335	295	265	26	897	325	425	8×Φ23	200	210
250	380	390	350	320	28	992	325	425	12×Φ23	250	252
300	420	440	400	368	28	1080	325	460	12×Φ23	250	310
350	450	500	460	428	30	1161	325	460	16×Φ23	250	380
400	480	565	515	482	32	1357	408	530	16×Φ25	250	585
450	510	615	565	532	32	1430	408	530	20×Φ25	360	720
500	540	670	620	585	34	1557	408	530	20×Φ25	360	815
600	600	780	725	685	36	1840	408	545	20×Φ30	360	1090

返回頁首

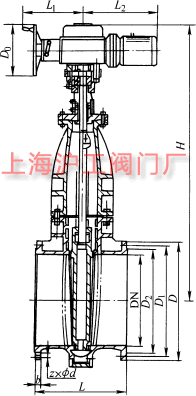

產品外形及結構尺寸示意圖
